Нагреватель водяной VKM-H1
Блок водяного нагревателя предназначен для нагрева подаваемого в обслуживаемое помещение воздуха.
Особенности нагревателя водяного VKM-H1
- Применение эффективного медно-алюминиевого теплообменника в двух- или трехрядном исполнении.
- Температура теплоносителя до 150 гр.С, давление до 1,5 МПа.
- Теплоноситель: вода или незамерзающие смеси

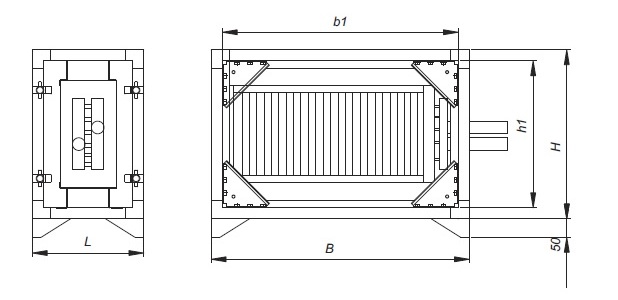

Габаритные размеры водяного нагревателя VKM-H1
Типоразмер | B, мм | H, мм | b1, мм | h1, мм | L, мм | Масса, кг | |
---|---|---|---|---|---|---|---|
2-х рядный нагреватель | 3-х рядный нагреватель | ||||||
500*250 | 710 | 470 | 650 | 410 | 350 | 25 | 28 |
500*300 | 710 | 520 | 650 | 460 | 350 | 27 | 30 |
600*300 | 810 | 520 | 750 | 460 | 350 | 28 | 31 |
600*350 | 810 | 570 | 750 | 510 | 350 | 30 | 34 |
700*400 | 910 | 620 | 850 | 560 | 350 | 34 | 38 |
800*500 | 1010 | 720 | 950 | 660 | 350 | 42 | 46 |
900*500 | 1125 | 740 | 1065 | 680 | 350 | 45 | 50 |
100*500 | 1225 | 740 | 1165 | 680 | 350 | 48 | 53 |
Технические характеристики водяного нагревателя VKM-H1
Типоразмер | Расход воздуха, м3/ч | Расход воды, м3/ч | Теплопроизводительность, кВт | t воздуха на входе, ºС | t воздуха на выходе, ºС | t воды на входе/выходе, ºС | |||
---|---|---|---|---|---|---|---|---|---|
2-х рядный | 3-х рядный | 2-х рядный | 3-х рядный | 2-х рядный | 3-х рядный | ||||
500*250 | 700/1800 | 0,56/0,97 | 0,74/1,32 | 12,7/21,8 | 16,7/29,7 | -30 | 14,9/0 | 29,2/10,9 | 90/70 |
500*300 | 800/1200 | 0,66/1,16 | 0,87/1,61 | 14,9/26,2 | 19,6/36,3 | -30 | 16,2/0,9 | 30,6/12,8 | 90/70 |
600*300 | 950/2600 | 0,78/1,41 | 1,03/1,93 | 17,5/31,7 | 23,2/43,6 | -30 | 15,8/0,2 | 30,5/11,6 | 90/70 |
600*350 | 1150/3000 | 0,94/1,62 | 1,24/2,24 | 21,2/36,5 | 28,0/50,5 | -30 | 15,6/0,1 | 30,3/11,7 | 90/70 |
700*400 | 1500/4000 | 1,23/2,21 | 1,62/3,03 | 27,8/49,9 | 36,5/68,2 | -30 | 15,9/0,9 | 30,3/12,3 | 90/70 |
800*500 | 2150/5750 | 1,79/3,08 | 2,34/4,24 | 40,5/69,4 | 52,8/95,9 | -30 | 16,7/-0,1 | 30,8/11,2 | 90/70 |
900*500 | 2400/6450 | 1,97/3,50 | 2,59/4,81 | 44,3/78,8 | 58,4/108,0 | -30 | 15,8/0,3 | 30,3/11,7 | 90/70 |
1000*500 | 2700/7200 | 2,21/3,93 | 2,92/5,41 | 50,0/88,6 | 65,8/122,0 | -30 | 15,9/0,5 | 30,4/12,0 | 90/70 |
Примечание:
Характеристики нагревателей приведены для пограничных значений рабочего диапазона скоростей в сечении теплообменника [1,5; 4] м/с.
