Установка клапана КПС-1-В

Установка клапана осуществляется в соответствии с требованиями нормативных документов.
Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым(пожароопасным) помещением.

Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу и люкам обслуживания клапана.

При установке нормально открытых (огнезадерживающих) клапанов КПС-1-В за пределами стен (перекрытий) наружная огнезащита должна наноситься до оси вращения заслонки, и в соответствии с требованиями СП60.13330.2012 и СП60.13330.2013 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.

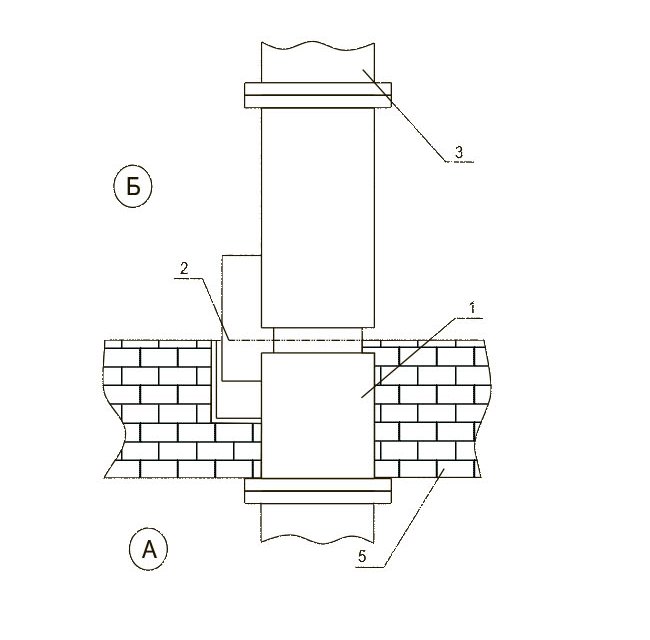

Схема установки  КПС-1-В в перекрытиях

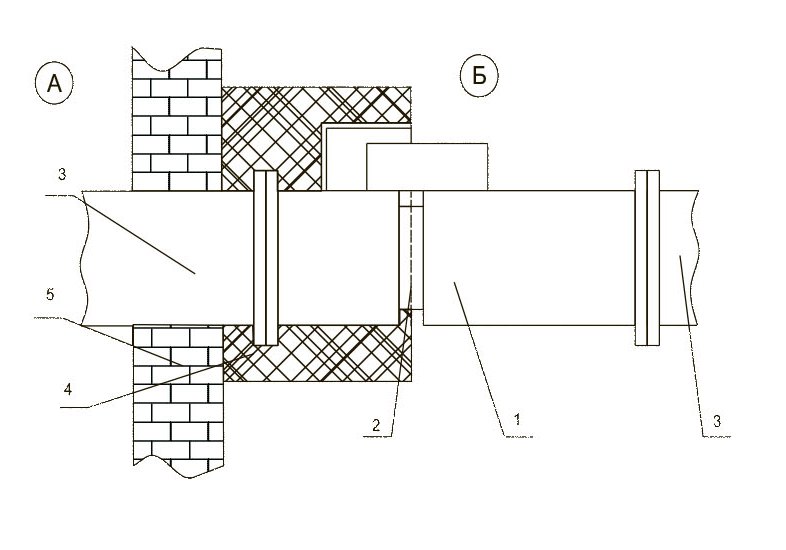

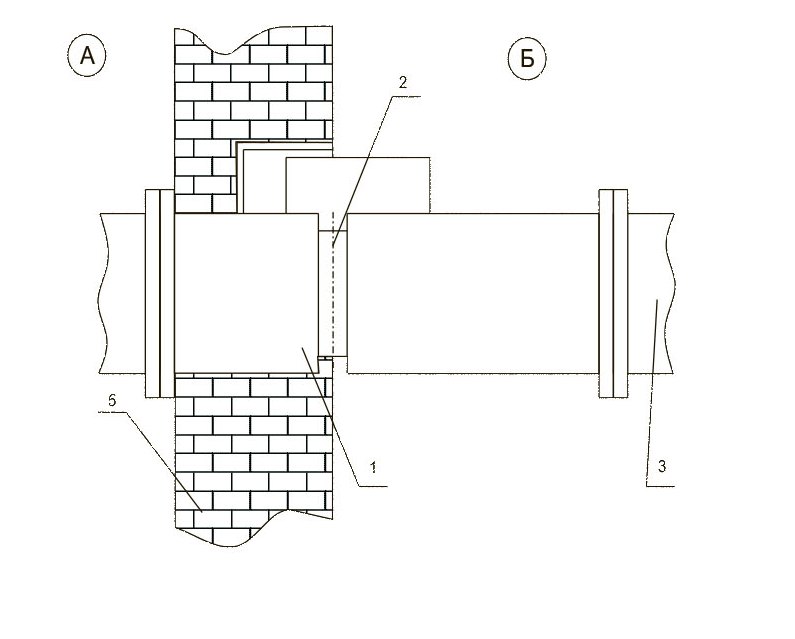

Схема установки КПС-1-В в вертикальных конструкциях

Обозначение на схемах:
А - обслуживаемое помещение;
Б - помещение, смежное с обслуживаемым;
1 - корпус клапана;
2- ось заслонки;
3 - воздуховод;
4 - наружная теплозащита;
5 - строительная конструкция с нормированным пределом огнестойкости.
