Технические характеристики щита управления ЩУВ4

Основные сведения

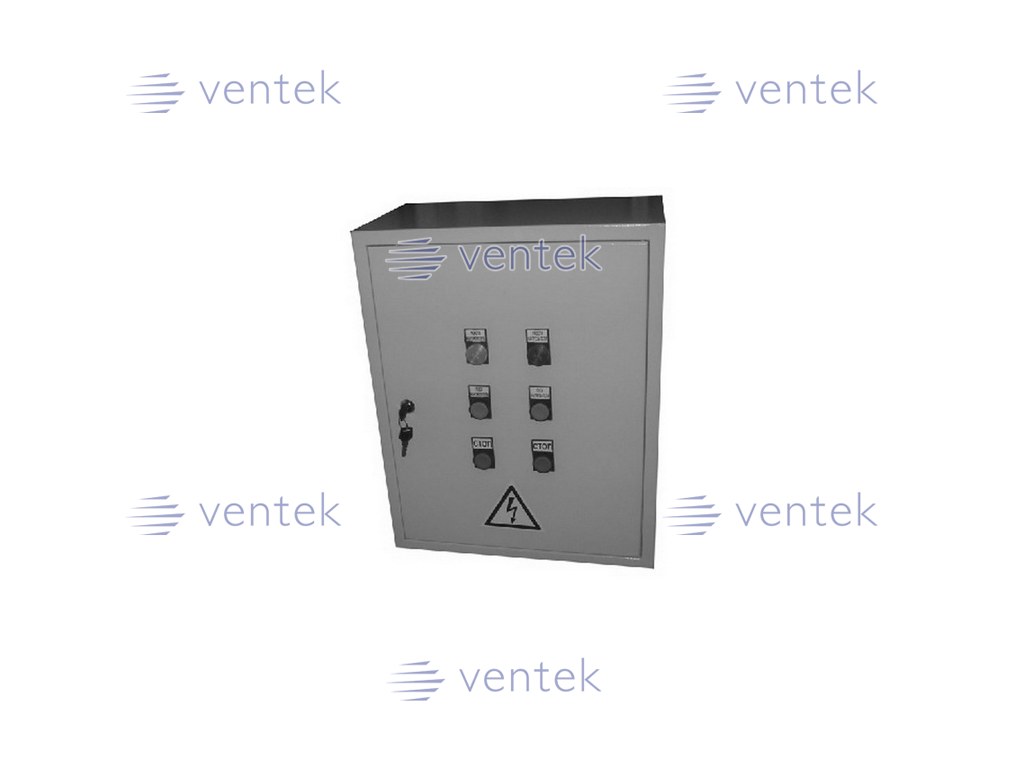

Щит управления ЩУВ4 предназначен для плавного пуска и защиты от перегрева обмоток двигателей трехфазных вентиляторов (питание 380 В).
Двигатели должны иметь иметь позисторные (термисторные) или биметаллические термоконтакты.

Есть возможность управления с выносного пульта, индикация режимов работы и аварии. Дистанционное включение вентилятора замыканием внешних контактов.

Преимущества ЩУВ4

Плавный пуск двигателя вентилятора;
Защита двигателя с термоконтактами.

Устройства ATS01 и ATS22 предназначены для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей.

Использование устройств плавного пуска обеспечивает контролируемый, безударный и плавный пуск. На устройстве плавного пуска можно задать время пуска вентилятора.

Устройство постепенно повышает напряжение,обеспечивая плавный равномерный разгон, без скачков тока или вращающего момента.

Защиту двигателя от перегрева производит реле ТР220, которое подключается к позисторным или биметаллическим термоконтактам вен-
тилятора.

Технические характеристики ЩУВ4

Наименование щита управления	Мощность двигателя, кВт	Линейный ток, А	Реле защиты в ЩУВ4	Устройство плавного пуска	Размер щита управления (Ш/В/Г), мм	Степень защиты
ЩУВ4-7,5	7,5	15,6	ТР220	ATS01N222QN	400x500x200	IP66
ЩУВ4-11	11	22	ТР220	ATS01N222QN	400x500x200	IP66
ЩУВ4-15	15	29	ТР220	ATS01N222QN	400x500x200	IP66
ЩУВ4-18,5	18,5	35	ТР220	ATS22D47Q	400x500x200	IP66
ЩУВ4-22	22	42	ТР220	ATS22D47Q	400x500x200	IP66
ЩУВ4-30	30	57	ТР220	ATS22D62Q	400x500x200	IP66

Напряжение питания: 380 В ± 15%, 50 Г ц.
Рабочая температура: от 0°С до +40°С.

В состав щита управления входят :

автоматический выключатель;
реле защиты ТР220;
магнитный пускатель;
кнопки «ПУСК», «СТОП» и устройство плавного пуска.

Таблица подвдимых проводов

Наименование	Обозначение кабеля	Тип кабеля
Вентилятор - 7,5 кВт	S 1	ВВГ 5x2,5
Вентилятор - 11 кВт	S 1	ВВГ 5x4
Вентилятор - 15 кВт	S 1	ВВГ 5x6
Вентилятор - 18,5 и 22 кВт	S 1	ВВГ 5x10
Вентилятор - 30 кВт	S 1	ВВГ 5x16
Вентилятор - 7,5 кВт	S 4	ВВГ 4x2,5
Вентилятор - 11 кВт	S 4	ВВГ 4x4
Вентилятор - 15 кВт	S 4	ВВГ 4x6
Вентилятор - 18,5 и 22 кВт	S 4	ВВГ 4x10
Вентилятор - 30 кВт	S 4	ВВГ 4x16
Для всех вентиляторов	S 5	МКЭШ 3х0,75
Для всех вентиляторов	S 6	МКЭШ 2х0,75
