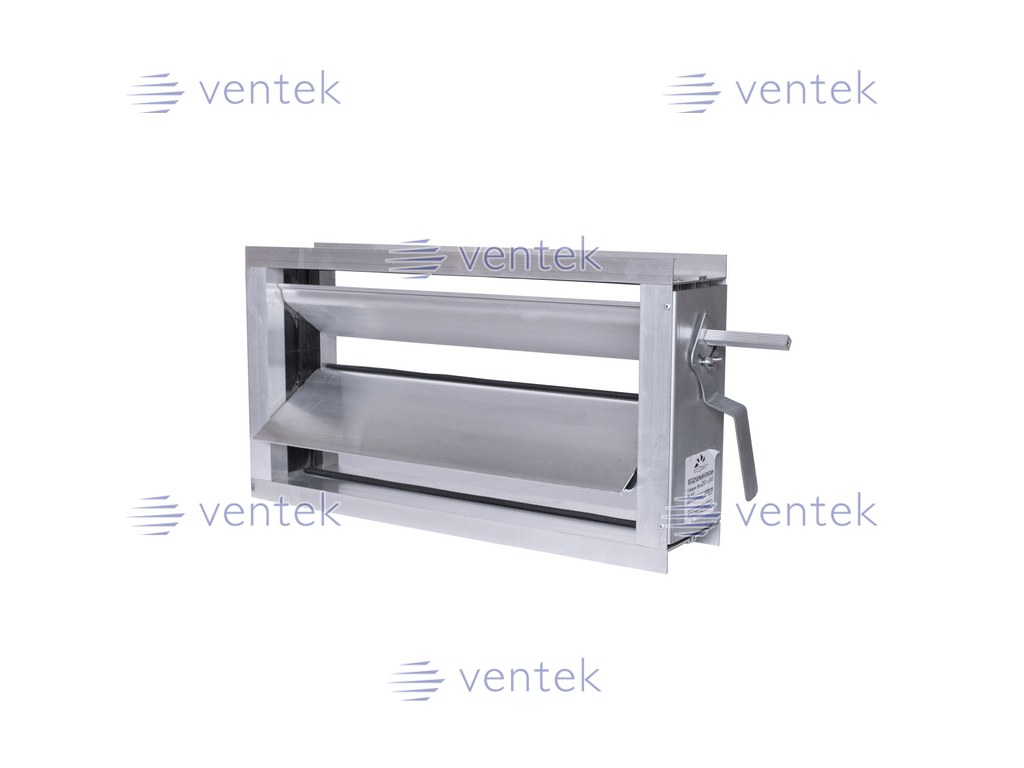

Воздушный клапан КВ

Основные сведения

Клапан воздушный предназначен для применения в системах вентиляции и кондиционирования воздуха с разностью полных давлений до 100 кгс/м² и служит для регулирования количества подаваемого воздуха,поступающего в систему до полного прекращения подачи.

Клапан воздушный КВ состоит из металлического корпуса , поворотных лопаток , ведущей оси ,системы тяг и рычагов, исполнительного механизма - ручного или электропривода (в зависимости от заказа), уплотнителя .

Лопатки шарнирно закреплены в корпусе клапана и могут совершать вращательные движения. Поворот лопаток осуществляется ведущей осью через систему тяг и рычагов с помощью привода.

Для поворота лопаток на клапане устанавливаются следующие типы исполнительных механизмов:

ручной привод Р;
электромеханический привод «Siemens» MS;
электромеханический привод «Belimo» MB.

Схема конструкции клапана КВ

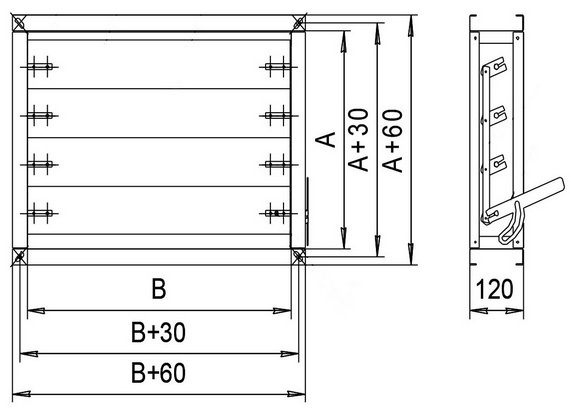

Габаритные и присоединительные размеры клапана КВ

	В, мм
А, мм	200	300	400	500	600	700	800	900	1000
200	0,030
300	0,045	0,068
400	0,060	0,090	0,120
500	0,075	0,113	0,150	0,190
600	0,090	0,135	0,180	0,225	0,270
700	0,100	0,158	0,210	0,263	0,315	0,368
800	0,120	0,180	0,240	0,300	0,360	0,420	0,480
900	0,135	0,200	0,270	0,338	0,400	0,473	0,540	0,600
1000	0,150	0,230	0,300	0,375	0,450	0,525	0,600	0,675	0,750
