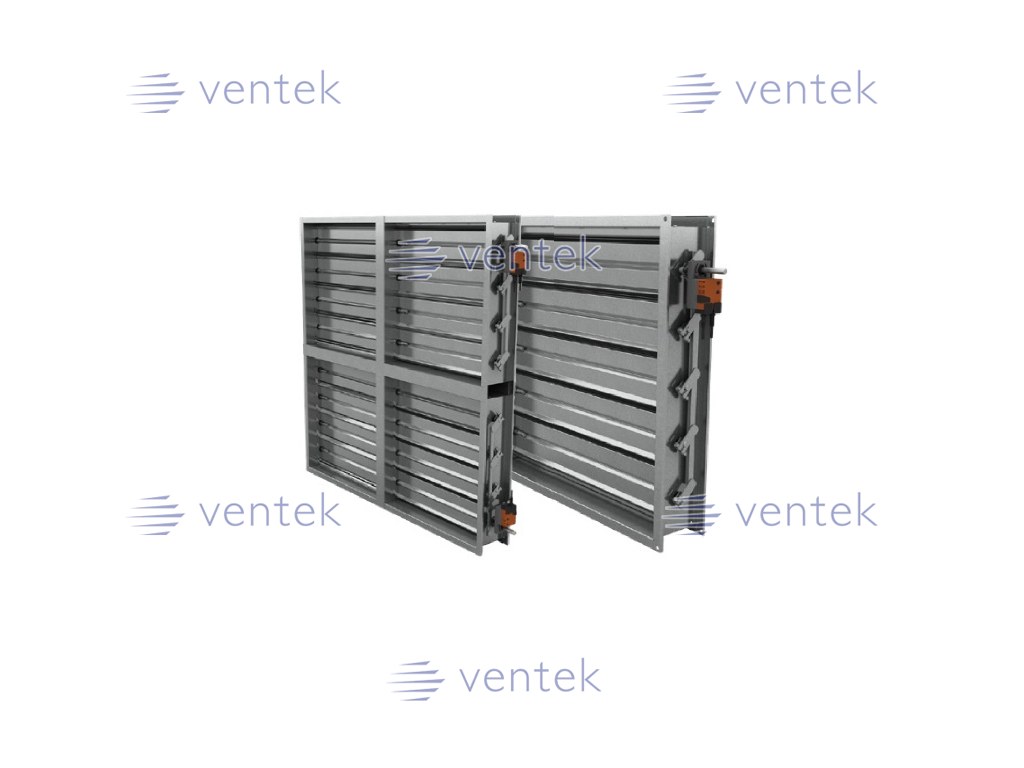

Воздушный унифицированный клапан УВК
Общие сведения
Унифицированные воздушные клапаны предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объема вентиляционных сетей.

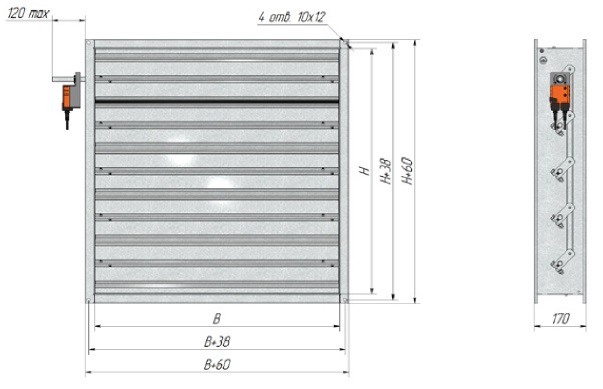

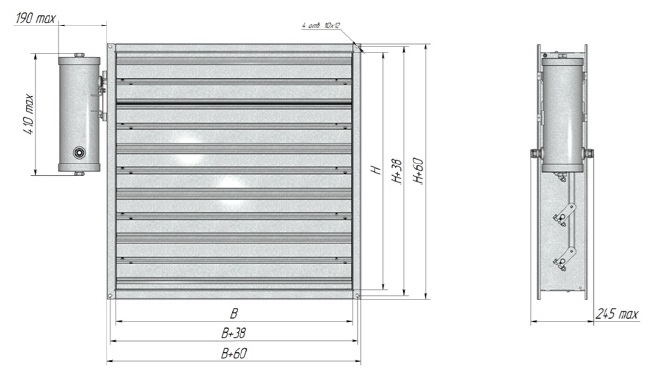

Клапаны имеют прямоугольное сечение, в основном собираются из унифицированных элементов.
Клапан состоит из :
- корпуса;
- поворотных лопаток;
- уплотнений;
- осей;
- шестерен и привода.
Корпус и лопатки изготавливаются из профиля алюминиевого, уплотнение - из профильной резины.Профильные резиновые уплотнения, закрепленные в местах контакта лопаток, исключают возможность перетекания воздуха.
Корпус собирается на самонарезных винтах, в пазухах его боковых профилей размещаются пластмассовые шестерни, осуществляющие кинематическую связь между лопатками. Втулки устанавливаются в прямоугольных пластмассовых пластинах, имеющих ограничители поворота лопаток, служащие одновременно торцевыми уплотнителями последних.
Выходная ось лопатки изготавливается квадратного сечения размером 12x12 мм либо круглого сечения ф 16 мм в зависимости от устанавливаемого привода, а также может быть расположена на любой из лопаток на любой стороне клапана.
Клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па, и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых не выше агрессивности воздуха с температурой до 80 °С, не содержащих пыли и других твердых примесей в количестве более 100 мг/мЗ, а также липких веществ и волокнистых материалов.
Клапаны имеют размерный ряд рабочих сечений, разработанный с учетом соответствия рабочего ряда сечений воздуховодов, приведенных в СНиТТ 2.04.05-91 приложение 21, а также имеется специально разрабо-танный ряд рабочих сечений, соответствующий ряду приточных установок, выпускаемых предприятием «Феррум».
В качестве исполнительного механизма могут использоваться: электромеханические приводы моделей «ALLFA», «Веlimo» и других производителей.
Комплектация клапанов УВК электроприводом
Комплектация клапанов УВК электроприводом | ||||||||
Сечение клапана | Режим «открыто»-«закрыто» | Плавное регулирование | ||||||
Без возвратной пружины |
С возвратной пружиной |
Без возвратной пружиной | С возвратной пружиной | |||||
Без конечного выключателя | С конечным выключателем | |||||||
Тип привода | Тип привода | |||||||
~220V | ~24V | ~220V | ~24V | ~220V | ~24V | ~220V | ~24V | |
от 300x150 до 800x600 | LM230 DA04N220 | LM24 DA04N24 | LM230-S DA04N220S | LM24S DA04N24S | LF230-S, ALLFA220 | LF24-S, ALLFA24 | LM220-SR, ALLFA220 | SM24-SR DA24N24PIS |
от 800x800 до1000x800 | NM220 DA08N220 | NM24 DA08N24 | NM220 DA08N220 | NM24 DA08N24 | NF230-S DA10S220S | NF24-S DA10S24S | NM220-SR DA08N220PS | SM24-SR DA24N24PIS |
1000x1000 | SM220 DA24N220 | SM24 DA24N24 | SM220 DA24N220 | SM24 DA24N24 | SF230-S DA15S220S | SF24-S DA15S24S | SM220-SR DA24N220PS | SM24-SR DA24N24PIS |
1200x600 | NM220 DA08N220 | NM24 DA08N24 | NM220 DA08N220 | NM24 DA08N24 | NF230-S DA10S220S | NF24-S DA10S24S | SM220SR DA24N220PS | SM24-SR DA24N24PIS |
от 1700x800 до 1800x1000 | SM220 DA24N220 | SM24 DA24N24 | SM220 DA24N220 | SM24 DA24N24 | SF230-S DA15S220S | SF24-S DA15S24S | SM220-SR DA24N220PS | SM24-SR DA24N24PIS |
от 1800x1400 | GM220 DA32N220 | GM24 DA32N24 | GM220 DA32N220 | GM24 DA32N24 | SF230-S DA15S220S | SF24-S DA15S24S | SM220-SR DA24N220PS | SM24-SR DA24N24PIS |
