Технические характеристики завесы ЗВШ
Технические характеристики ЗВШ
Воздушные завесы ЗВШ («Клим») предназначены для создания преграды на пути проникновения холодного или теплого наружного воздуха сквозь открытые проемы ворот (дверей).
Каждый типоразмер завес ЗВШ выполнен с различным размером ширины щели, который наилучшим образом соответствует конкретным условиям работы завесы.
Завесы ЗВШ обеспечивают угол начального отклонения оси струи от плоскости ворот равный 15°. За счет этого удается уменьшить снос струи внутрь помещения под действием ветровой нагрузки и достичь высокой экономичности работы завес ЗВШ («Клим»), что является их главной отличительной особенностью.
Воздухораздающий короб завесы выполнен из стали и покрыт порошковой краской.
Все воздушные завесы сертифицированы в системе сертификации ГОСТ Р и ТР ТС, имеют Санитарно-Эпидемиологическое Заключение.

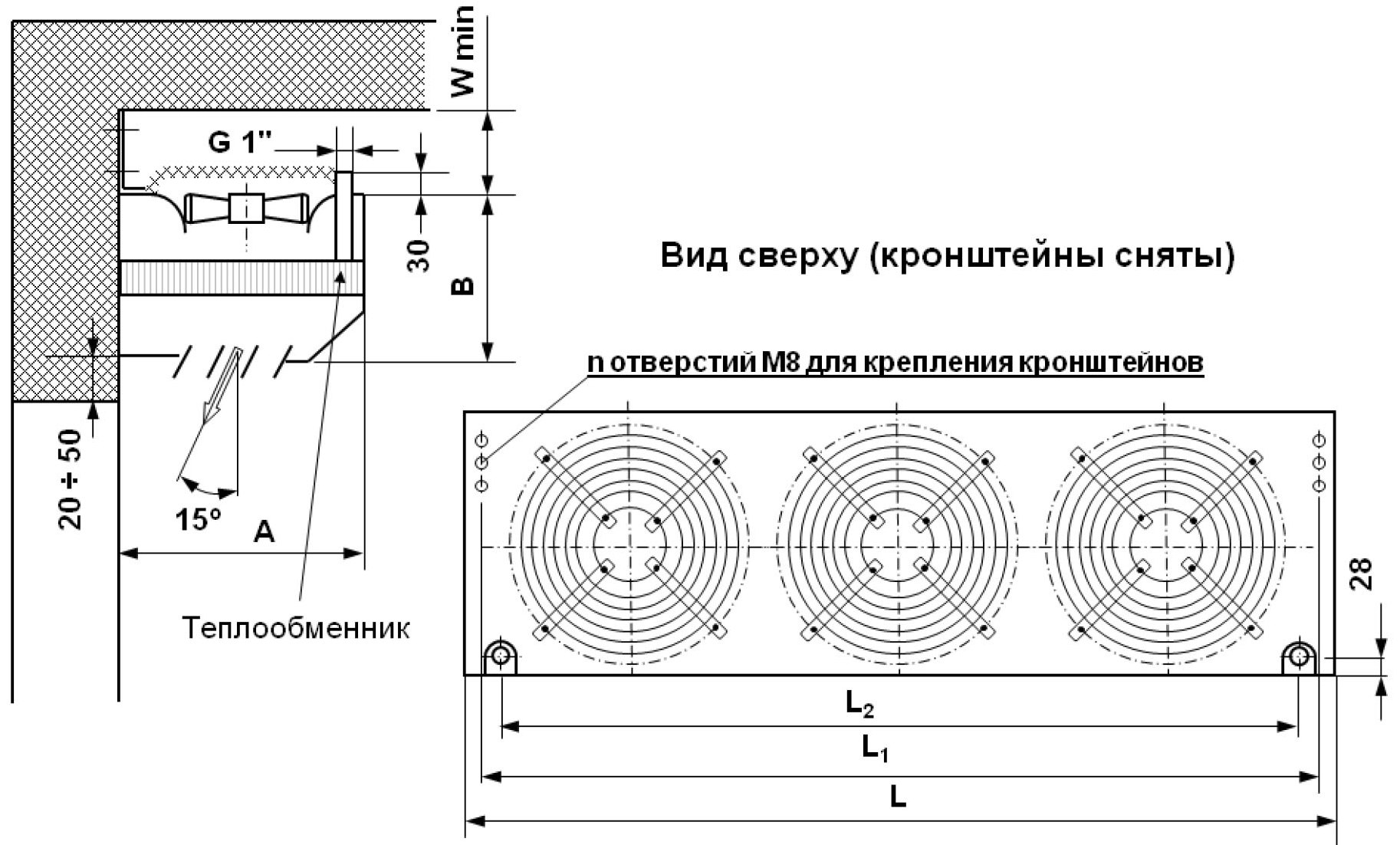

Габаритные и присоединительные размеры завес ЗВШ.
Минимальное расстояние между завесой со стороны забора воздуха (W min) и ближайшей преградой не должно быть меньше половины высоты короба завесы (В).
Технические характеристики завес ЗВШ с электрическим источником тепла.
Характеристики | Типоразмер завесы | |||||
ЗВШ-1АЭ-3-М | ЗВШ-1БЭ-3-М | ЗВШ-2АЭ-3-М | ЗВШ-2БЭ-3-М | ЗВШ-ЗАЭ-3 | ЗВШ-ЗБЭ-3 | |
Размер сечения воздухораздающего короба AxB, мм |
340x240 | 340x240 | 410x280 | 410x280 | 440x260 | 440x260 |
Длина воздухораздающего короба L, мм |
700 | 1050 | 900 | 1350 | 1000 | 1500 |
Расстояние между болтами крепления кронштейнов L1, мм |
670 | 1010 | 860 | 1310 | 960 | 1460 |
Ко-во отверстий для крепления кронштейнов n |
6 | 6 | 6 | 6 | 6 | 6 |
Минимальное расстояние до преграды Wmin, мм |
120 | 120 | 165 | 165 | 170 | 170 |
Расход воздуха (не менее), куб.м/ч | 1280 | 1920 | 2600 | 3900 | 5000 | 7500 |
Мощность электродвигателя, кВт | 2x0,05 | 3x0,05 | 2x0,1 | 3x0,1 | 2x0,175 | 3x0,175 |
Корректированный уровень звуковой мощности, дБ(А) |
57 | 59 | 62 | 64 | 67 | 69 |
Мощность электронагревателя, кВт | 5 | 7 | 9 | 13,5 | 17 | 25 |
Масса, кг | 17 | 23 | 29 | 44 | 35 | 51 |
Завесы размещаются как над защищаемым проемом, так и сбоку от него с одной стороны или двух сторон, выполняются с различной длиной воздухораздающего короба с целью оптимального подбора общей длины завесы в соответствии с шириной (высотой) проема.
Общая длина завесы может быть меньше ширины (высоты) проема не более чем на половину длины короткого (А) короба завесы.
Перед заборным отверстием завесы необходимо оставлять свободное пространство для забора воздуха размером не менее 1/2 высоты короба завесы
