Прямоугольные канальные вентиляторы ВРПП и ВИП

Задать вопрос
Запрос на оборудование

Основные сведения

Особенности вентиляторов  канальных  ВРПП и ВИП

  • корпус изготовлен из оцинкованной стали;
  • сварное стальное колесо с покрытием порошковой краской;
  • непосредственный привод рабочего колеса от двигателя;
  • встроенная термозащита двигателя (при заказе);
  • динамическая балансировка рабочих колес;
  • работа вентилятора в любом положении;
  • рабочее колесо с назад загнутыми лопатками;
  • низкий уровень шума и энергопотребления;
  • распределение выходящего потока по всему сечению короба;
  • производительность 100 – 16000 м3/ч;
  • легкоочищаемая поверхность рабочего колеса.

Возможен вариант взрывозащищенного исполнения (только с трехфазной электрической сетью).
Взрывозащищенные канальные вентиляторы могут отличаться по габаритам, массе и мощности.

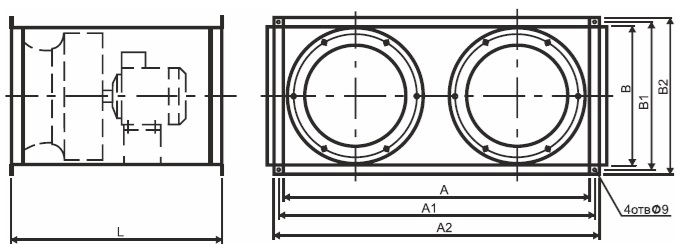

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры вентиляторов ВРПП и ВИП



Тип вентилятора Размеры, мм* Масса max, кг
А В А1 В1 А2 В2 L Н Н1
ВРПП (ВИП)-30х15А 300 150 320 170 340 190 380 220 (280) — (350) 10.8(13.9 )
ВРПП (ВИП)-30x15Б 300 150 320 170 340 190 380 220(280) — (350) 11.4(14.8)
ВРПП (ВИП)-40х20А 400 200 420 220 440 240 400 270 (320) — (450) 14.5(19.4)
ВРПП (ВИП)-40х20Б 400 200 420 220 440 240 400 270 (320) — (450) 15,0(19.9)
ВРПП (ВИП)-40х20В 400 200 420 220 440 240 400 270 (320) — (450) 16,0(20.9)
ВРПП (ВИП)-50х25А 500 250 520 270 540 290 480 300 (360) — (550) 19,0(27.8)
ВРПП (ВИП)-50х25Б 500 250 520 270 540 290 480 300 (360) — (550) 19.8(28.6)
ВРПП (ВИП)-50х25В 500 250 520 270 540 290 480 300 (360) — (550) 20.8(29.5)
ВРПП (ВИП)-50х25Г 500 250 520 270 540 290 480 300 (360) — (550) 21.6(30.3)
ВРПП (ВИП)-50х30А 500 300 520 320 540 340 500 340 (400) — (550) 22.6(30.9)
ВРПП (ВИП)-50х30Б 500 300 520 320 540 340 500 340 (400) — (550) 24.7(33,0)
ВРПП (ВИП)-50х30В 500 300 520 320 540 340 500 340 (400) — (550) 27.9(36.2)
ВРПП (ВИП)-50х30Г 500 300 520 320 540 340 500 340 (400) — (550) 30.8(39.1)
ВРПП (ВИП)-60x30А 600 300 620 320 640 340 500 340 (400) — (650) 27.4(36.7)
ВРПП (ВИП)-60x30Б 600 300 620 320 640 340 500 340 (400) — (650) 28.5(37.8)
ВРПП (ВИП)-60x30В 600 300 620 320 640 340 500 340 (400) — (650) 31.7(41,0)
ВРПП (ВИП)-60x30Г 600 300 620 320 640 340 500 340 (400) — (650) 32,0(41.3)
ВРПП (ВИП)-60x35А 600 350 620 370 640 390 580 390 (450) — (650) 32.9(47.3)
ВРПП (ВИП)-60x35Б 600 350 620 370 640 390 580 390 (450) — (650) 37.7(52.1)
ВРПП (ВИП)-60x35В 600 350 620 370 640 390 580 390 (450) — (650) 39.3(53.8)
ВРПП (ВИП)-60x35Г 600 350 620 370 640 390 580 390 (450) — (650) 39.3(53.8)
ВРПП (ВИП)-70х40А 700 400 720 420 740 440 580 440 (500) — (750) 46.8(60.2)
ВРПП (ВИП)-70х40Б 700 400 720 420 740 440 580 440 (500) — (750) 51.1(64.5)
ВРПП (ВИП)-70х40В 700 400 720 420 740 440 580 440 (500) — (750) 48.7(62.1)
ВРПП (ВИП)-70х40Г 700 400 720 420 740 440 580 440 (500) — (750) 50.7(64.1)
ВРПП (ВИП)-80х50А 800 500 830 530 860 560 650 520 (570) — (850) 63.3(82.3)
ВРПП (ВИП)-80х50Б 800 500 830 530 860 560 650 520 (570) — (850) 67.6(86.6)
ВРПП (ВИП)-80х50В 800 500 830 530 860 560 650 520 (570) — (850) 60,0(79,0)
ВРПП (ВИП)-80х50Г 800 500 830 530 860 560 650 520 (570) — (850) 64.5(83.5)
ВРПП (ВИП)-100х50А 1000 500 1030 530 1060 560 725 520 (570) — (1050) 82.1(105.4)
ВРПП (ВИП)-100х50Б 1000 500 1030 530 1060 560 725 520 (570) — (1050) 73.6(101.3)
ВРПП (ВИП)-100х50 В 1000 500 1030 530 1060 560 725 520 (570) — (1050) 77.1(104.8)



Габаритные и присоединительные размеры вентиляторов ВРПП и ВИП

Тип вентилятора Размеры, мм* Масса max, кг
А В А1 В1 А2 В2 L Н Н1
ВРПП (ВИП)-100х50 В 1000 500 1030 530 1060 560 725 520 (-) — 103.2(—--)





Комплектация двигателями

Вентилятор Электродвигатель
Типоразмер Частота вращения, об/мин Мощность, Ny, кВт
3-фазные 1-фазные
ВРПП (ВИП)-30х15А 56А2* Е56А2 2900 0,18/0,12
ВРПП (ВИП)-30х15Б 56А2* Е56В2 2825 0,18
ВРПП (ВИП)-40х20А 56А2* Е56В2 2825 0,18
ВРПП (ВИП)-40х20Б 56В2* Е56С2 2875 0,25
ВРПП (ВИП)-40х20В 63А2 Е63В2 2895 0,37
ВРПП (ВИП)-50х25А 56А4** Е56А4 1450 0,12
ВРПП (ВИП)-50х25Б 56В2* Е56С2 2875 0,25
ВРПП (ВИП)-50х25В 63А2 Е63В2 2895 0,37
ВРПП (ВИП)-50х25Г 63В2 Е71А2 2880 0,55
ВРПП (ВИП)-50х30А 56А4** Е56А4 1430 0,12
ВРПП (ВИП)-50х30Б 63В2 Е71А2 2895 0,55
ВРПП (ВИП)-50х30В 71А2 Е71В2 2880 0,75
ВРПП (ВИП)-50х30Г 71В2 — 2915 1,1
ВРПП (ВИП)-60х30А 56В4** Е56В4 1430 0,18
ВРПП (ВИП)-60х30Б 63В2 Е71А2 2895 0,55
ВРПП (ВИП)-60х30В 71А2 Е71В2 2895 0,75
ВРПП (ВИП)-60х30Г 71В2 — 2915 1,1
ВРПП (ВИП)-60х35А 63В4 Е71А4 1450 0,37
ВРПП (ВИП)-60х35Б 71В2 — 2915 1,1
ВРПП (ВИП)-60х35В 80А2 — 2880 1,5
ВРПП (ВИП)-60х35Г 80А2 — 2890 1,5
ВРПП (ВИП)-70х40А 71А4 Е71В4 1450 0,55
ВРПП (ВИП)-70х40Б 80А2 — 2880 1,5
ВРПП (ВИП)-70х40В 80А2 — 2890 1,5
ВРПП (ВИП)-70х40Г 80В2 — 2915 2,2
ВРПП (ВИП)-80х50А 80А4 — 1460 1,1
ВРПП (ВИП)-80х50Б 80В4 — 1450 1,5
ВРПП (ВИП)-80х50В 80В2 — 2915 2,2
ВРПП (ВИП)-80х50Г 90L2 — 2900 3
ВРПП (ВИП)-100х50А 90L4 — 1440 2,2
ВРПП (ВИП)-100х50Б 90L2 — 2900 3
ВРПП (ВИП)-100х50В 100S2 — 2900 4
ВРПП (ВИП)-100х50Г 2х90L2 — 2900 2x3







Как заказать вентиляторы канальные прямоугольные  ВРПП и ВИП у нашей компании?

Для того, чтобы узнать стоимость канального прямоугольного вентилятора ВРПП(ВИП) у компании ВЕНТЕК, Вы можете:

  • позвонить нашим специалистам по телефону +7 (8452) 746-512
  • прислать технические требования к вентиляторам  ВРПП(ВИП) на электронную почту
  • нажать "Заказать звонок", и наш специалист свяжется по указанным Вами контактам
