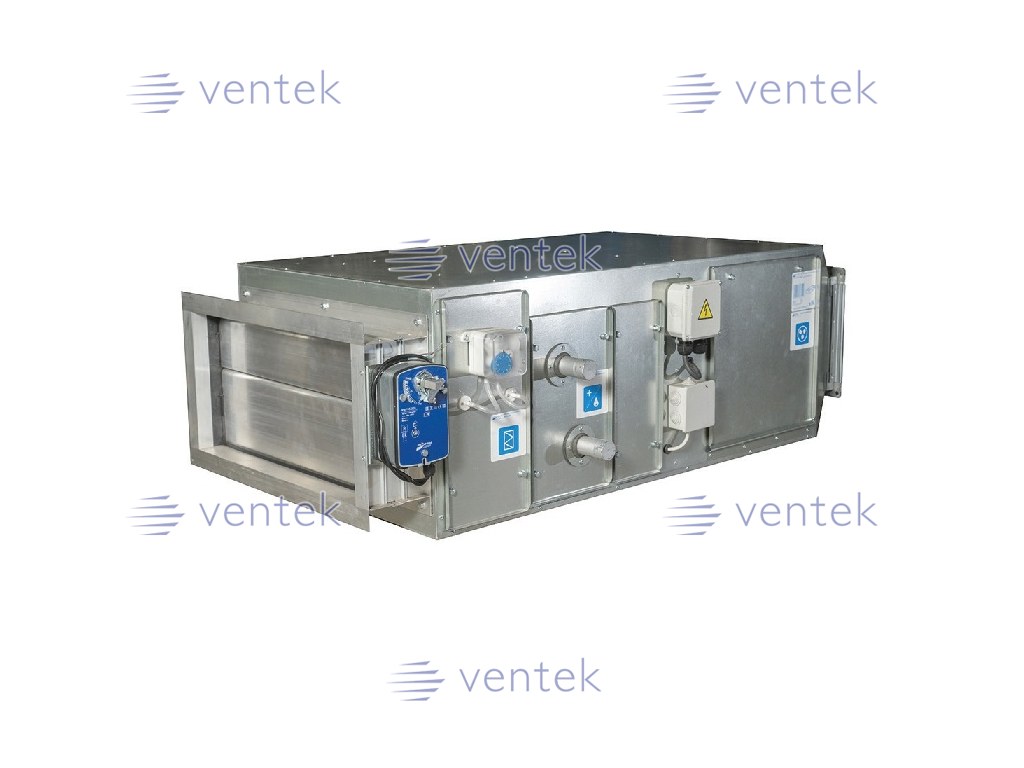

Габаритные и присоединительные размеры RW-LZ с водяным источником

Габаритные и присоединительные размеры RW-LZ с водяным источником

№	Типоразмер	Модель вентилятора	LZ
№	Типоразмер	Модель вентилятора	L, мм	В, мм	H, мм	L1, мм	H1, мм	Масса, кг
1	40-20	A.РЦ.22.0,37.2	530	1194	403	400	200	54
2	50-25	A.РЦ.25.0,55.2	625	1194	458	500	250	61
3	50-30	A.РЦ.28.1,1.2	625	1254	505	500	300	68
4	60-30	A.РЦ.31.1,5.2	730	1304	505	600	300	76
5	60-35	A.РЦ.31.1,5.2	725	1303	554	600	350	79
6	60-35	A.РЦ.35.2,2.2	725	1353	554	600	350	84
7	60-35	A.РЦ.40.3.4	725	1448	554	600	350	96
8	70-40	A.РЦ.35.2,2.2	840	1353	604	700	400	89
9	80-50	A.РЦ.35.3.2	940	1388	719	800	500	100
10	80-50	A.РЦ.40.4.2	940	1448	719	800	500	111
11	90-50	A.РЦ.45.2,2.4	1050	1448	719	900	500	111
12	100-50	A.РЦ.40.4.2	1150	1483	719	1000	500	120
13	100-50	A.РЦ.50.3.4	1150	1518	719	1000	500	124

Пример наименования RW-LZ с водяным нагревателем : RW-LZ-40-20-O-(KM-C.L.3-D.6.3R-A.РЦ.22.0,37.2)

LZ - корпус из оцинкованной стали
40-20 -типоразмер
О- общепромышленное исполнение
КМ- клапан ВКм
C.L.3 -кассетный фильтр EU3
D.6.3R- водяной трехфазный нагреватель
A.РЦ.22.0,37.2- вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37кВт, количество полюсов двигателя 2.
