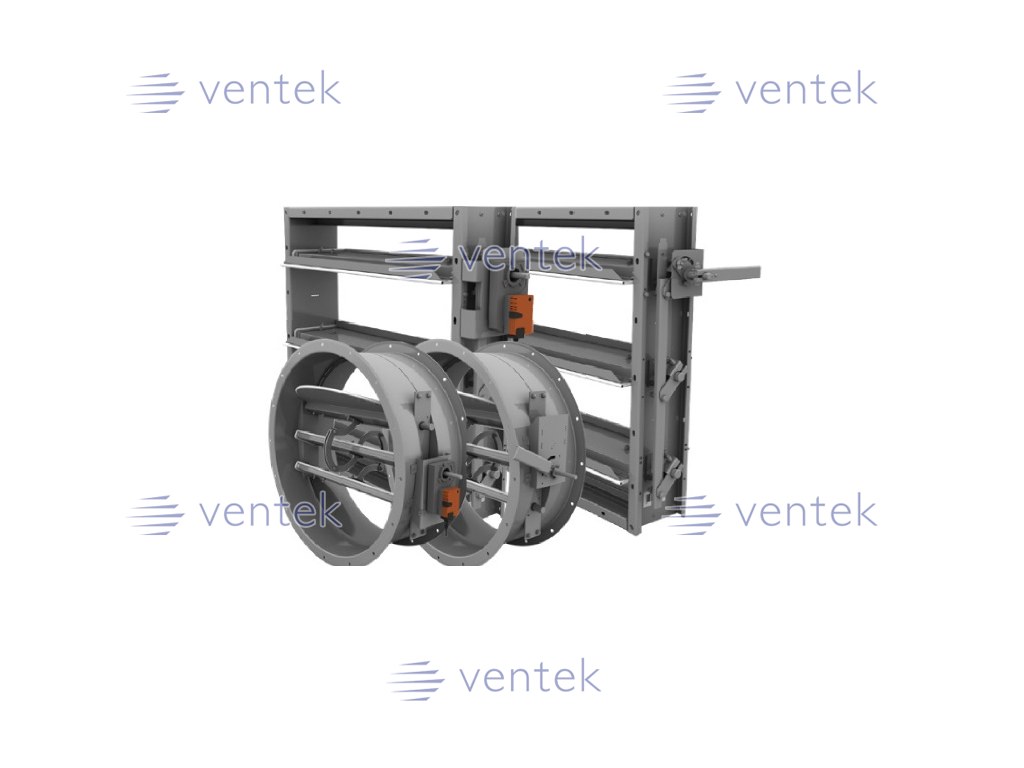

Клапан воздушный высокой плотности КВ

Основные сведения

КВ — это воздушные клапаны высокой плотности, с увеличенной жесткостью конструкции корпуса и лопаток, разработанные для регулирования приточного, рециркуляционного или вытяжного воздуха в системах вентиляции высокого давления в условиях резких скачков перепада рабочего давления в сети, которое может достигать 10000 Па. Клапаны КВ не имеют аналогов в отечественном производстве.

Клапаны КВ состоят из усиленного сварного корпуса и лопаток коробчатой формы. Примыкание лопаток выполнено в форме замкового уплотнения.
Уплотнение осуществляется специальным силиконовым профилем, установленным на лопатке или упорах корпуса. Кинематика такого клапана — рычаги и тяги на жесткой сцепке. Подшипниковые узлы обеспечивают малые потери на трение, что позволяет беспрепятственно производить регулировку потока в условиях максимального заявляемого давления без приложения дополнительных усилий на приводе.

Клапаны КВ изготавливают из углеродистой толстолистовой стали с защитным покрытием (исполнение •Н •В) или нержавеющей стали (исполнение •К •КВ). Клапан изготавливается в канальном исполнении и имеет два присоединительных фланца.

Варианты исполнительного механизма :

• электропривод (220B или 24В) с пружинным возвратом и без него: двухпозиционный («открыто/закрыто») или плавного регулирования;
• рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).

Температура эксплуатации клапанов оснащенных электроприводами соответствует температуре эксплуатации заявленной фирмой производителем для данного электропривода. Для увеличения нижнего предела температуры эксплуатации возможно изготовление клапана с подогревом электропривода. По специальному заказу возможно изготовление клапанов с другим климатическим исполнением.

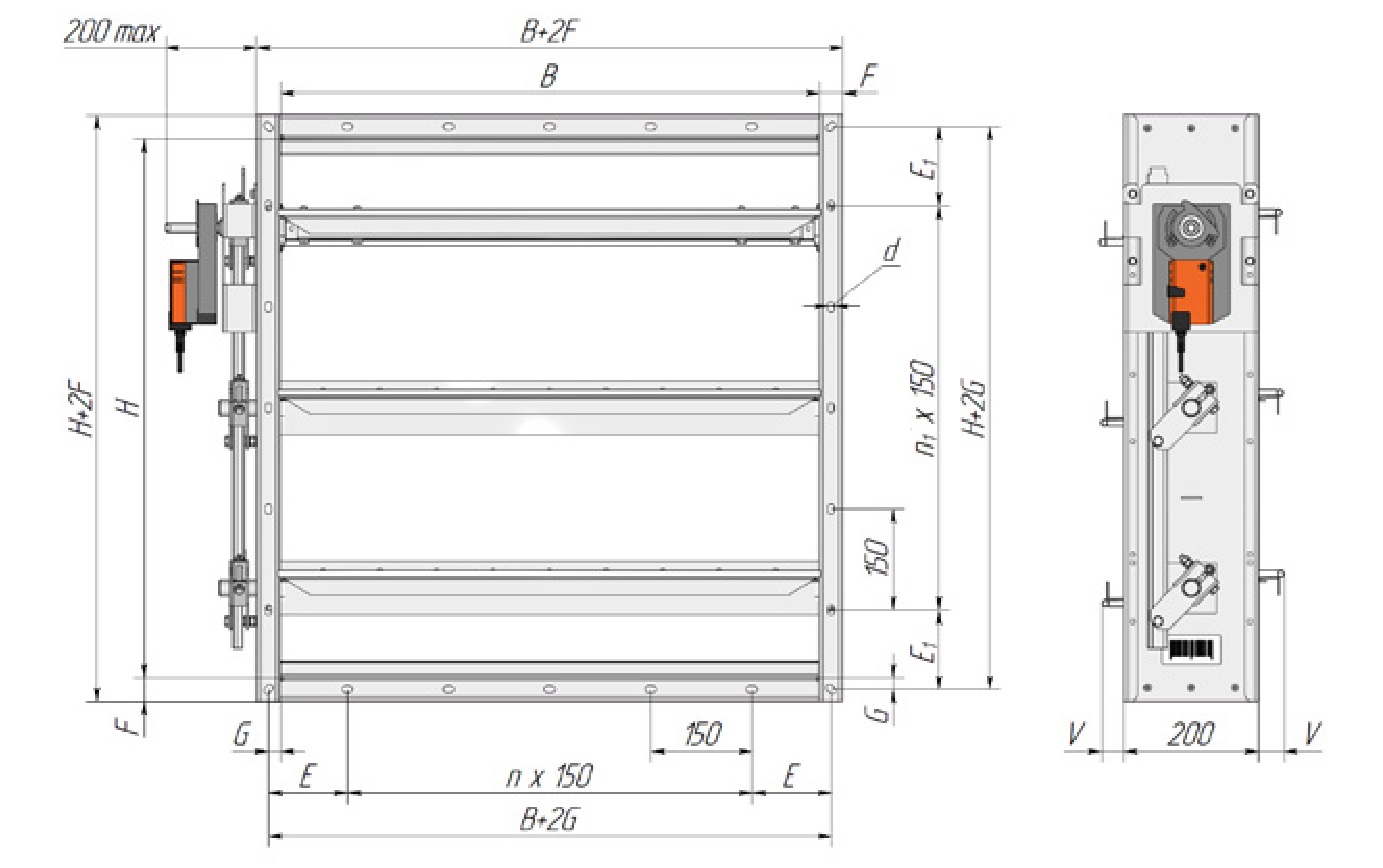

Габаритные и присоединительные размеры

КВ прямоугольного сечения

Минимальный размер В×Н = 200×100 мм
Максимальный размер В×Н = 2100×2200 мм

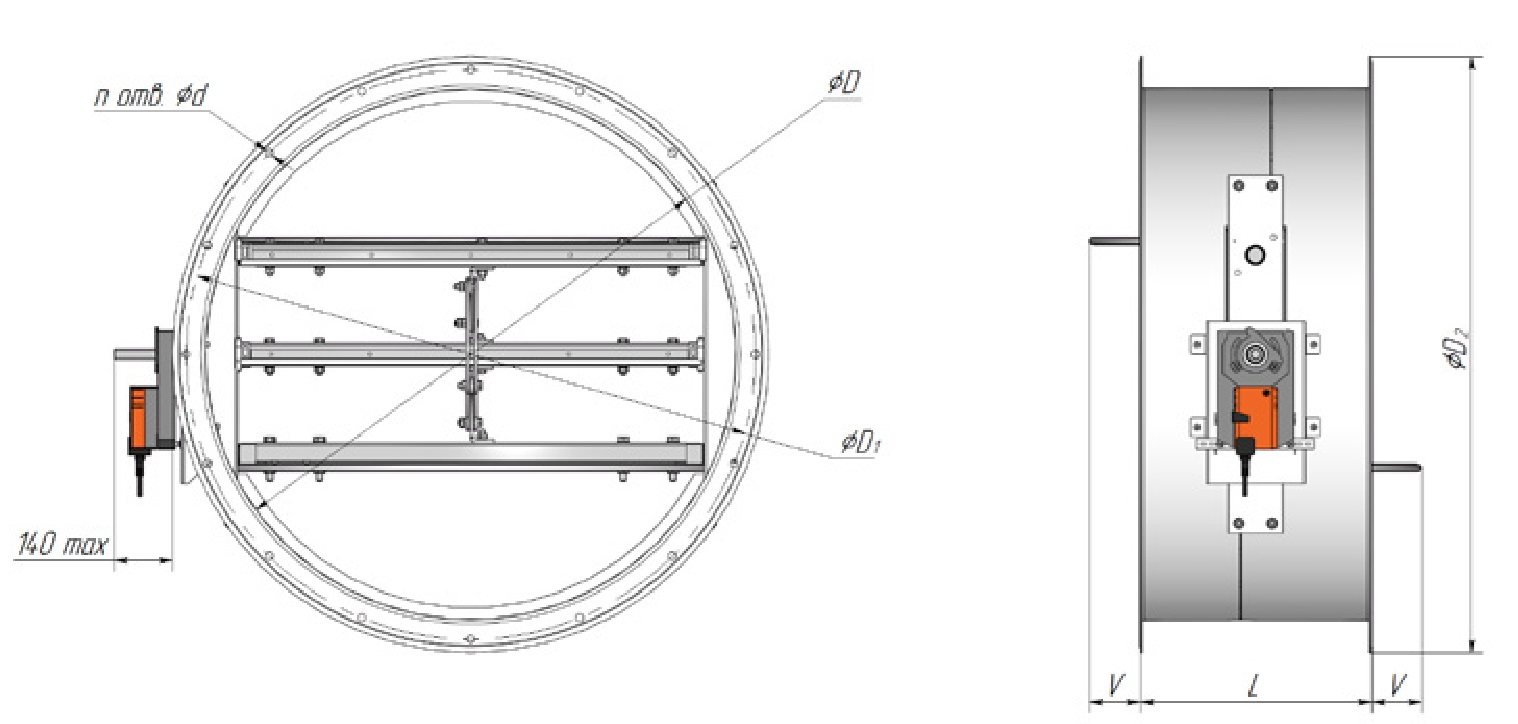

КВ круглого сечения

Взрывозащищенное исполнение  КВ

Клапаны сертифицированы в соответствии с регламентом ТР ТС 012/2011.

Во взрывозащищенных клапанах применяются сертифицированные электроприводы ЭПВ в стальном с защитным покрытием или нержавеющем корпусах.
Следует учесть, что при заказе взрывозащищенного электропривода типа ЭПВ его подключение к питающей сети, а также подключение концевых выключателей происходит непосредственно в корпусе взрывозащищенного электропривода (подключение производится только небронированным кабелем диаметром от 3 до 12 мм).

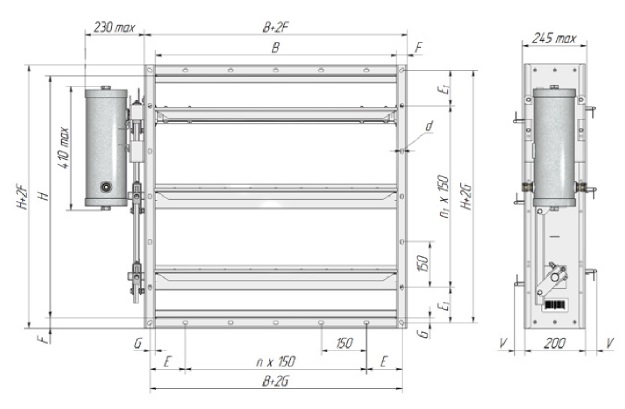

Габаритные и присоединительные размеры КВ во взрывозащищенном исполнении

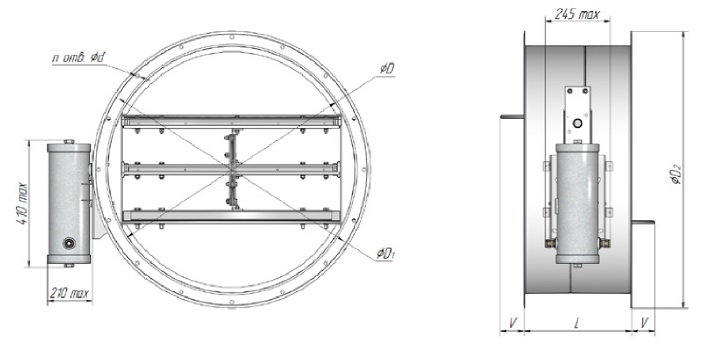

КВ круглого сечения
