Габаритные и присоединительные размеры RW-LT с водяным источником

Габаритные и присоединителньы размеры RW-LT с водяным источником

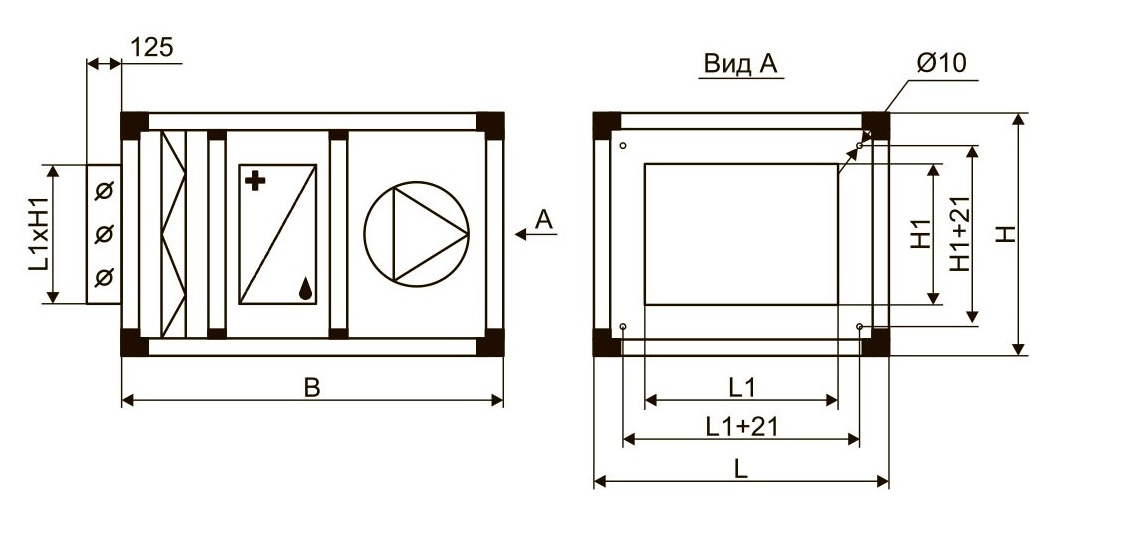

Габаритные и присоединительные размеры установки RW-LT с водяным нагревателем

№	Типоразмер	Модель вентилятора	LT
№	Типоразмер	Модель вентилятора	L, мм	В, мм	H, мм	L1, мм	H1, мм	Масса, кг
1	40-20	A.РЦ.22.0,37.2	605	1225	435	400	200	72
2	50-25	A.РЦ.25.0,55.2	700	1225	4490	500	250	80
3	50-30	A.РЦ.28.1,1.2	700	1305	535	500	300	88
4	60-30	A.РЦ.31.1,5.2	805	1305	535	600	300	96
5	60-35	A.РЦ.31.1,5.2	805	1305	585	600	350	100
6	60-35	A.РЦ.35.2,2.2	805	1355	585	600	350	105
7	60-35	A.РЦ.40.3.4	805	1450	585	600	350	117
8	70-40	A.РЦ.35.2,2.2	925	1355	635	700	400	112
9	80-50	A.РЦ.35.3.2	1025	1380	750	800	500	125
10	80-50	A.РЦ.40.4.2	1025	1450	750	800	500	136
11	90-50	A.РЦ.45.2,2.4	1135	1480	750	900	500	137
12	100-50	A.РЦ.40.4.2	1235	1450	750	1000	500	147
13	100-50	A.РЦ.50.3.4	1235	1480	750	1000	500	151

Пример наименования RW-LT с водяным нагревателем : RW-LT-40-20-O-(KM-C.L.3-D.6.3R-A.РЦ.22.0,37.2)

LT-корпус из каркасно-панельного алюминиевого профиля с утепленными ППУ панелями
40-20 -типоразмер
О- общепромышленное исполнение
КМ- клапан ВКм
C.L.3 -кассетный фильтр EU3
D.6.3R- водяной трехфазный нагреватель
A.РЦ.22.0,37.2- вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37кВт, количество полюсов двигателя 2.
