Клапан гравитационный КГ

Основные сведения

КГ — это обратный клапан гравитационного действия лепесткового типа. От обычных (однолопаточных) обратных клапанов его отличает низкая инерционность срабатывания и меньшая регламентированная минимальная скорость потока, необходимая для его раскрытия. Лопатки таких клапанов открываются под действием потока воздуха и автоматически возвращаются в исходное закрытое положение при прекращении подачи воздуха. Особенно актуально использование такого клапана совместно с осевыми вентиляторами имеющими, как правило, меньшую скорость потока на выходе в сравнении с радиальными вентиляторами.

Варианты исполнения :

• общепромышленное с лопаткой из алюминия (Н);
• коррозионностойкое (К);
• взрывозащищенное с лопаткой из алюминия (В)
• коррозионностойкое взрывозащищенное (КВ).

Клапан КГ состоит из коробчатого корпуса и профилированных лопаток, установленных в корпусе на осях и выполненных из стали. Примыкание лопаток клапана КГ — замковое. Вылет лопаток за габарит корпуса отсутствует.
Материал изготовления — оцинкованная (исполнение •Н •В) или нержавеющая (исполнение •К •КВ) сталь.
Возможна комплектация клапана переходником (переходниками) на круглое сечение.

Клапан КГ представлен в трех основных моделях:

• КГ-1 — для работы на горизонтальных участках воздуховода (установлен вертикально);
• КГ-2 — для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока воздуха снизу вверх (на вытяжку);
• КГ-3 — для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока сверху вниз (на приток).

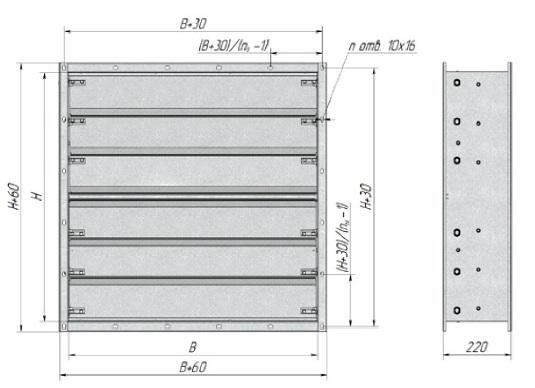

Габаритные и присоединительные размеры КГ

 КГ-1 – для работы на горизонтальных участках воздуховода

Минимальный размер Н×В = 150×150 мм
Максимальный размер Н×В = 2400×2000 мм
Не имеет кассетного исполнения

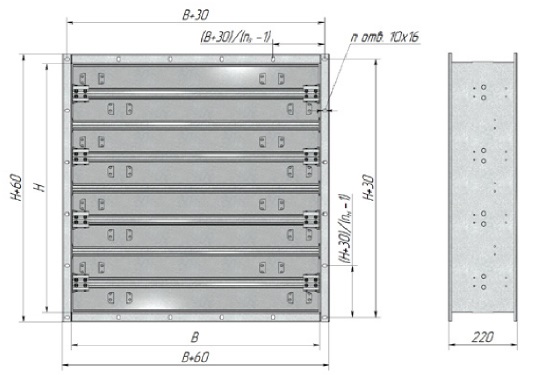

КГ-2 – для работы на вертикальных участках воздуховода на вытяжку

Минимальный размер Н×В = 265×265 мм
Максимальный размер Н×В = 2400×2000 мм
Не имеет кассетного исполнения

КГ-3 — для работы на вертикальных участках вохдуховода на приток

Минимальный размер Н×В = 300×300 мм
Максимальный Н×В = 1500×1500 мм
Не имеет кассетного исполнения
