Клапан обратный высокой плотности КВ-КО

Основные сведения

КВ-КО — это воздушные обратные клапаны высокой плотности (класс протечки 2), с увеличенной жесткостью конструкции корпуса и лопаток, разработанные для автоматического перекрытия воздуховодов при отключении вентилятора. Обратные клапаны КВ-КО имеют гравитационный тип действия и предназначены для работы в вентиляционных сетях высокого давления в условиях резких перепадов рабочего давления в сети, а также для герметизации внутреннего объема вентиляционных сетей. Клапаны КВ-КО не имеют аналогов в отечественном производстве.

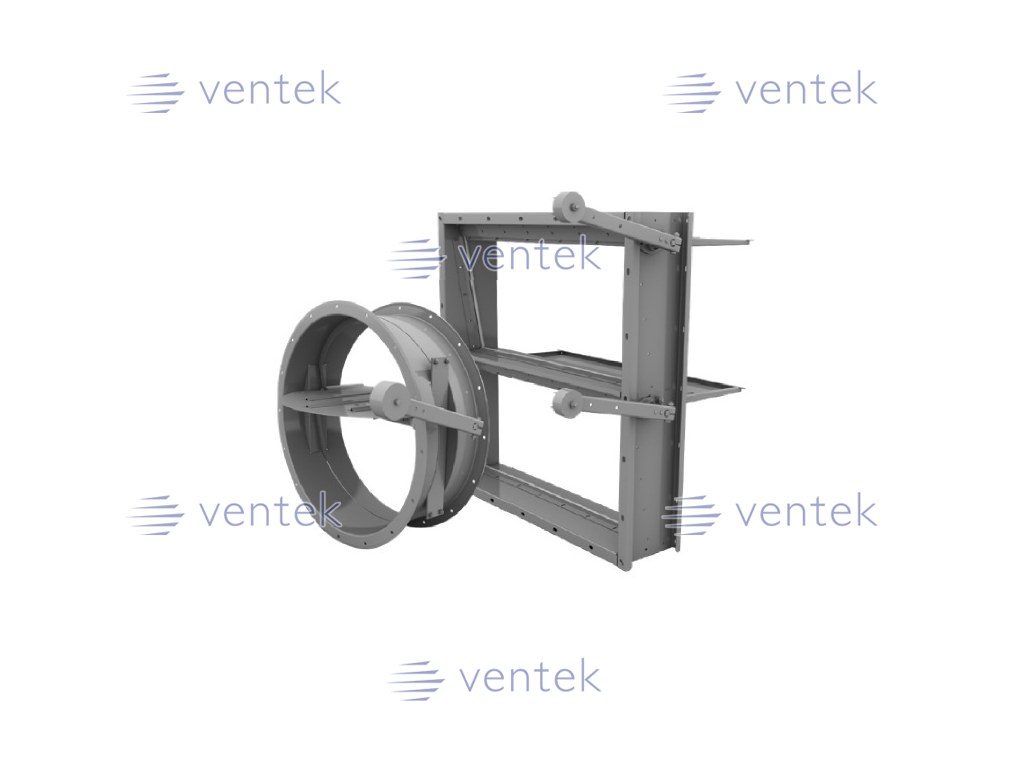

Обратные клапаны КВ-КО состоят: прямоугольные — из усиленного сварного коробчатого корпуса, круглые — из цельнокатаного круглого корпуса (т.е. фланец клапана выполнен «зацело» с основным материалом корпуса и не имеет никакого сварного соединения, что существенно повышает жесткость и геометрию корпуса), лопатка выполняется полой коробчатой формы.
По периметру внутреннего сечения корпуса закреплен специальный силиконовый уплотнительный профиль. Подшипниковые узлы обеспечивают малые потери на трение, что позволяет беспрепятственно открываться клапану во всем заявленном диапазоне скоростей воздушного потока.

Клапан изготавливается в канальном исполнении и имеет два присоединительных фланца.

Клапаны КВ-КО изготавливают из углеродистой толстолистовой стали с защитным покрытием (исполнение •Н) или нержавеющей стали (исполнение •К •КВ).

Взрывозащищенное исполнение КВ-КО

Клапаны имеют маркировку взрывозащиты II Gb c IIC T6.
Взрывозащищенность клапанов, предназначенных для применения в потенциально взрывоопасных средах, обеспечивается выбором материалов и выполнением их конструкции в соответствии с требованиями ГОСТ 31441.1 (ЕН 13463-1:2001),ГОСТ 31441.5 (ЕН 13463-5:2003).

Такие клапаны дополнительно оснащается двумя несущими рамами и поступают к заказчику в полностью
собранном виде, кроме случаев, когда размеры клапана превышают максимально допустимые размеры для транспортировки.

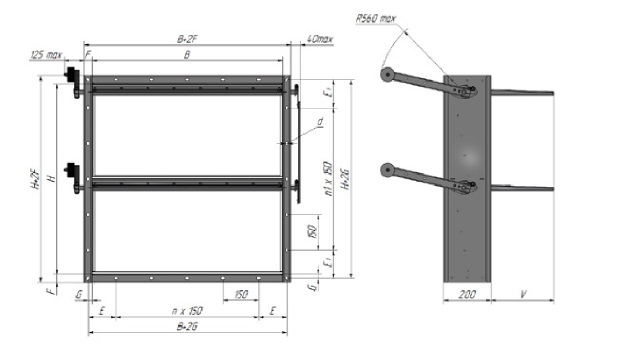

Габаритные и присоединительные размеры КВ-КО

КВ-КО круглое сечение

D, мм	100	125	160	200	225	250	280	315	355	400	450	500	560	630	710	800	900	1000	1120	1250
D1, мм	130	155	190	230	255	280	310	345	385	450	500	560	620	690	770	860	970	1070	1190	1320
D2, мм	160	185	220	260	285	310	340	375	415	490	540	600	660	730	810	900	1020	1120	1240	1370
L, мм	115	115	150	190	200	200	200	200	200	200	200	200	200	300	300	300	500	500	500	500
n, шт	4	4	4	8	8	8	8	8	8	8	8	12	12	12	16	16	16	16	20	20
d, мм	8	8	8	8	8	10	10	10	10	12	12	12	12	12	12	12	14	14	14	14
V, мм	0	0	0	0	0	0	0	2	22	44	69	74	106	87	131	176	126	174	217	300
V1, мм	0	0	0	0	0	0	0	101	121	143	168	216	247	228	271	317	268	316	392	440
Масса, кг (±10%)	1,7	1,9	2,7	3,7	4,3	5,1	5,7	6,5	7,3	8,8	10	21,5	24	31	40	42,5	58,2	66	75,7	85,4
