Клапан воздушный КВУ-П

Основные сведения

КВУ-П — воздушный клапан, разработанный специально для обеспечения надёжной работы при рабочем давлении до 1800 Па. Обладает более жёсткой кинематикой и простой управляемостью в сравнении с шестерёнчатыми механизмами, принятыми к использованию европейскими изготовителями и их отечественными последователями.

Варианты исполнения :

• общепромышленное с лопаткой из алюминия (Н);
• общепромышленное с лопаткой из стали с цинковым покрытием (Ц);
• коррозионностойкое (К);
• взрывозащищенное с лопаткой из алюминия (В)
• взрывозащищенное с лопаткой из стали с цинковым покрытием (ВЦ);
• коррозионностойкое взрывозащищенное (КВ).

Клапан состоит из коробчатого корпуса, выполненного из оцинкованной (исполнение •Н •Ц •В •ВЦ) или нержавеющей (исполнение •К •КВ) стали. Лопатка клапана выполнена из усиленного алюминиевого профиля (исполнение •Н •В •К •КВ) или стального оцинкованного профиля (исполнение •Ц •ВЦ).

Клапан имеет специальное пружинное уплотнение по торцам лопаток. В зоне примыкания лопаток расположен упругий уплотнитель. Кинематика такого клапана — рычаги и тяги.
Внешний вид клапана сочетается с существующими требованиями потребителей к дизайну большинства видов помещений.

Ввиду того, что лопатка клапана сделана из унифицированного профиля, то для оптимизации живого сечения данного клапана рекомендуется подбирать высоту Н = 160/310/460/610/760/910/1060/1210/1360/1510/
1660/1810/1960/2110/2260/2410 мм. Клапаны с размерами по высоте отличными от данных будут изготавливаться с проходным сечением равным унифицированным размерам Н, но с более высоким упором (с меньшим «живым» сечением).

Варианты исполнительного механизма :

• электропривод (220 B или 24 В) с пружинным возвратом и без него: двухпозиционный («открыто/закрыто») или плавного
  регулирования;
• рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).

Температура эксплуатации клапанов оснащенных электроприводами соответствует температуре эксплуатации заявленной фирмой производителем для данного электропривода. Для увеличения нижнего предела температуры эксплуатации возможно изготовление клапана с подогревом электропривода.
По специальному заказу возможно изготовление клапанов с другим климатическим исполнением

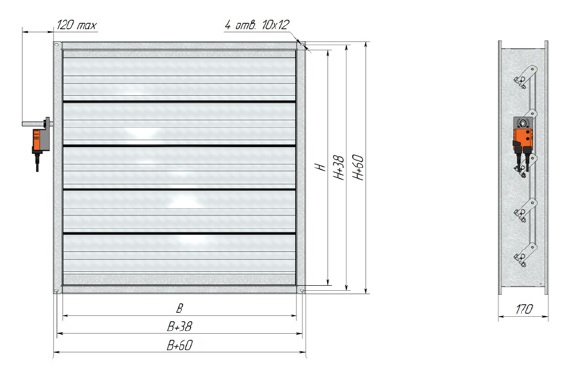

Габаритные и присоединительные размеры КВУ-П

Минимальный размер H×В = 160×100 мм
Максимальный размер H×В = 2440×2100 мм
Возможно кассетное исполнение клапанов

Масса клапана указана без исполнительного механизма.

Взрывозащищенное исполнение КВУ-П

Клапаны сертифицированы в соответствии с регламентом ТР ТС 012/2011.
Во взрывозащищенных клапанах применяются сертифицированные электроприводы ЭПВ в стальном с защитным покрытием или нержавеющем корпусах.
Следует учесть, что при заказе взрывозащищенного электропривода типа ЭПВ его подключение к питающей сети, а также подключение концевых выключателей происходит непосредственно в корпусе взрывозащищенного электропривода (подключение производится только небронированным кабелем диаметром от 3 до 12 мм).
Взрывозащищенные электроприводы  поставляются с постоянно подключенными электрическими кабелями и отдельной взрывозащищенной клеммной коробкой.

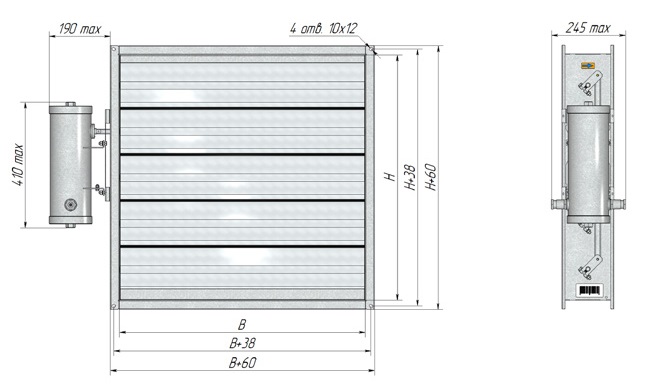

Габаритные присоединительные размеры КВУ-П  во взрывозащищенном исполнении
