Клапан воздушный утепленный КВУ-Т

Основные сведения

КВУ-Т — утепленный клапан, предназначен для работы в условиях низких температур (до минус 60°С) для теплоизоляции обслуживаемых зон. Данный клапан разработан для расширения возможности применения клапана с периметральным обогревом в условиях пониженных температур.

Варианты исполнения :

• общепромышленное с лопаткой из алюминия (Н);
• коррозионностойкое (К);
• взрывозащищенное с лопаткой из алюминия (В);
• коррозионностойкое взрывозащищенное (КВ).

Клапан КВУ-Т состоит из коробчатого корпуса, выполненного из оцинкованной (исполнение •Н •В)или нержавеющей (исполнение •К •КВ) стали.
Лопатка клапана выполнена из усиленного алюминиевого профиля с терморазмыкающими пластиковыми вставками исключающими передачу тепла по материал у лопатки. Именно это позволяет не просто сохранять работоспособность при низких температурах, как КВУ-С, но и использовать клапан КВУ -Т для теплоизоляции обслуживаемых объемов.

Кинематика такого клапана — рычаги и тяги. Нагревательный кабель расположен по периметру клапана с наружной стороны его корпуса и защищён от конвективного контакта с окружающей средой утеплённым кожухом, не выходящим за внешний габарит фланцев клапана.
Нагревательный кабель, используемый в составе клапана — саморегулирующийся, т.е. имеет безреостатное автоматическое управление, не требующее дополнительной автоматической схемы управления. В случае наружного размещения такого клапана, электропривод размещается в специальном термоизолированном корпусе, защищающем привод от воздействия осадков и температуры.
На корпусе клапана КУВ-Т размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты корпуса IP54).
Ввиду того, что лопатка клапана сделана из унифицированного профиля, то для оптимизации живого сечения рекомендуется подбирать высоту Н = 110/210/310/410/510/610/710/810/910/1010/1110/1210/1310/
1410/1510/1610 мм.
Клапаны с размерами по высоте отличными от данных будут изготавливаться с проходным сечением равным унифицированным размерам Н, но с более высоким упором (с меньшим «живым»сечением).

Варианты исполнительного механизма :

• электропривод (220B или 24В) с пружинным возвратом и без него: двухпозиционный («открыто/закрыто») или плавного регулирования;
• рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).

Пространственная ориентация произвольная, но с горизонтальным расположением оси вращения лопаток.
Длительность пропускания пускового тока при минус 10 °С – 300 °С. По специальному заказу возможно изготовление клапанов с другим климатическим исполнением.

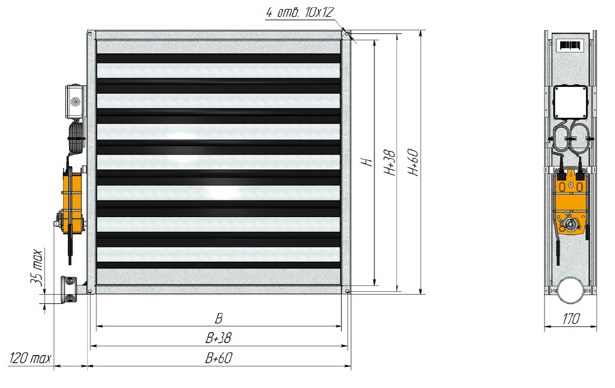

Габаритные и присоединительные размеры КВУ-Т

Минимальный размер Н×В = 110×100 мм
Максимальный размер Н×В = 1700×1000 мм

Взрывозащищенное исполнение КВУ-Т

Клапаны сертифицированы в соответствии с регламентом ТР ТС 012/2011.

Во взрывозащищенных клапанах применяются сертифицированные электроприводы ЭПВ в стальном с защитным покрытием или нержавеющем корпусах.
Следует учесть, что при заказе взрывозащищенного электропривода типа ЭПВ его подключение к питающей сети, а также подключение концевых выключателей происходит непосредственно в корпусе взрывозащищенного электропривода (подключение производится только небронированным кабелем диаметром от 3 до 12 мм).

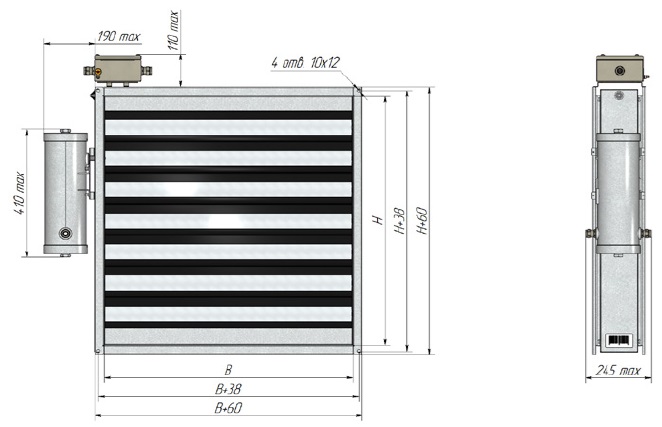

Габаритные присоединительные размеры КВУ-Т  во взрывозащищенном исполнении
