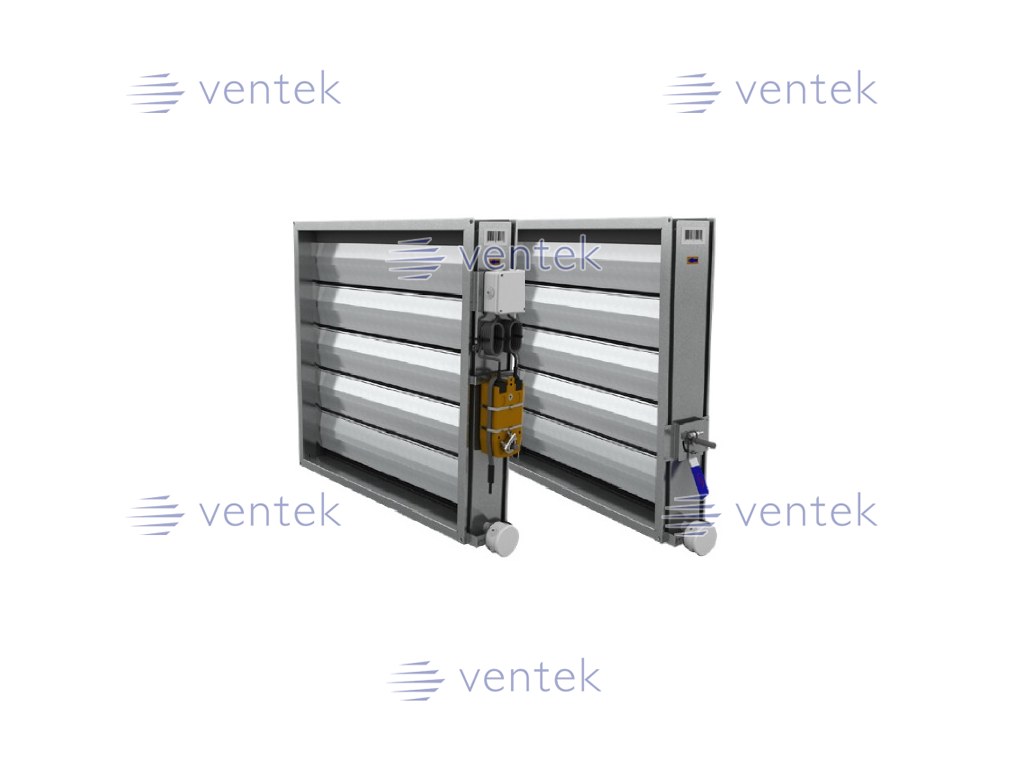

Клапан воздушный утепленный КВУ-С

Основные сведения

КВУ-С — это утепленный клапан, предназначенный для устойчивой работы в условиях пониженных температур (до минус 60°) и высокой влажности.

Клапан имеет повышенную жесткость корпуса, рассчитанную на защиту клапана от перекосов в условиях высоких перепадов среднесуточной температуры.
Особенностью данного клапана является использование в его конструкции гибких саморегулирующихся нагревательных кабелей периметрального обогрева,расположенных по наружному периметру клапана и привода (необходимо подключение в сеть переменного тока 220В), предотвращающих образование наледи на кинематике клапана и осуществляющих обогрев привода.

Варианты исполнения :

• общепромышленное с лопаткой из алюминия (Н);
• общепромышленное с лопаткой из стали с цинковым покрытием (Ц);
• коррозионностойкое (К);
• взрывозащищенное с лопаткой из алюминия (В);
• взрывозащищенное с лопаткой из стали с цинковым покрытием (ВЦ);
• коррозионностойкое взрывозащищенное (КВ).

Клапан состоит из коробчатого корпуса, выполненного из оцинкованной (исполнение •Н •Ц •В •ВЦ) или нержавеющей (исполнение •К •КВ) стали. Лопатка клапана выполнена из усиленного алюминиевого профиля (исполнение •Н •В •К •КВ) или стального оцинкованного профиля (исполнение •Ц •ВЦ). Кинематика такого клапана — рычаги и тяги. Нагревательный кабель, расположенный по пери метру клапана, является саморегулирующимся, т.е. имеет безреостатное автоматическое управление, не требующее дополнительной автоматической схемы управления.

Нагревательный кабель, снаружи закрыт специальным утепленным кожухом. В случае наружного размещения такого  клапана, электропривод размещается в специальном термоизолированном корпусе, защищающем привод от воздействия осадков и температуры.
На корпусе клапана размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты корпуса IP54).
Ввиду того, что лопатка клапана сделана из унифицированного про филя, то для оптимизации живого сечения данного клапана рекомендуется подбирать высоту Н = 160/310/460/610/760/910/1060/1210/1360/
1510/1660/1810/1960/2110/2260/2410 мм.
Клапаны с размерами по высоте отличными от данных будут изготавливаться с проходным сечением равным унифицированным размерам Н, но с более высоким упором (с меньшим «живым» сечением).

Варианты исполнительного механизма :

• электропривод (220 B или 24 В) с пружинным возвратом и без него: двухпозиционный («открыто/закрыто») или плавного
  регулирования;
• рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).

Длительность пропускания пускового тока при минус 10 °С – 300 °С. По специальному заказу возможно изготовление клапанов с другим климатическим исполнением.

Габаритные и присоединительные размеры КВУ-C

Минимальный размер H×В = 160×100 мм
Максимальный размер H×В = 2440×2100 мм
Возможно кассетное исполнение клапанов

Взрывозащищенное исполнение КВУ-C

Клапаны сертифицированы в соответствии с регламентом ТР ТС 012/2011.

Во взрывозащищенных клапанах применяются сертифицированные электроприводы ЭПВ  в стальном с защитным покрытием или нержавеющем корпусах.
Следует учесть, что при заказе взрывозащищенного электропривода типа ЭПВ его подключение к питающей сети, а также подключение концевых выключателей происходит непосредственно в корпусе взрывозащищенного электропривода (подключение производится только небронированным кабелем диаметром от 3 до 12 мм).
Взрывозащищенные электроприводы  поставляются с постоянно подключенными электрическими кабелями и отдельной взрывозащищенной клеммной коробкой.

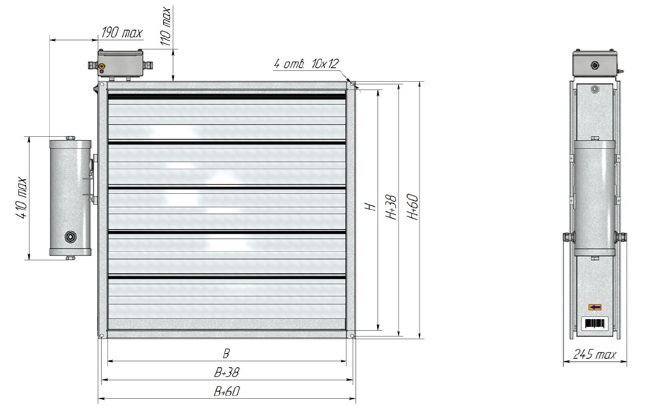

Габаритные присоединительные размеры КВУ-C  во взрывозащищенном исполнении
